基本パラメータ
| アイテム | テクニカルインデックス |
|---|---|
| 抗張力 | 450MPa以上 |
| 0.2%耐力 | 310MPa以上 |
| 破断後の伸び | 10%以上 |
| ブリネル硬度 | 160-210HBW |
| 結節性 | 90%以上 |
| 微細構造 |
フェライトマトリックスと球状黒鉛 |
ダクタイル鉄管継手の技術パラメータ
|
アイテム |
技術的な詳細 |
|---|---|
|
適用規格 |
ISO 2531、EN 545 (水道)、EN 598 (下水) |
|
DN サイズ範囲 |
DN80 - DN2600 |
|
呼び圧力 |
PN10、PN16、PN25、PN40 |
|
ジョイントの種類 |
T- タイプ プッシュイン- ジョイント、K- タイプ メカニカル ジョイント、オール フランジ ジョイント、拘束ジョイント |
|
外部コーティング |
1. 亜鉛塗装+アスファルト塗装（一般用）、亜鉛塗装重量200g/㎡以上 2. FBE/エポキシ塗装（海岸・腐食性土壌用） |
|
内部ライニング |
1. セメントモルタルライニング (飲料水用) 2. エポキシセラミックライニング (下水および腐食性媒体用) 3. PU ライニング |
|
ガスケット材質 |
EPDM（給水）、NBR（ガス供給） |
|
動作温度 |
0 - 50度（通常の動作状態） |
|
許容角度振れ |
1.5度- 3度（パイプ径により異なります） |
|
構造適応性
|
わずかな基礎の沈下やラジアル変位にも対応可能 |
主な特長
優れた材質と優れた靭性。フェライト系ダクタイル鋳鉄製で、高強度と優れた伸びを兼ね備え、衝撃や基礎の沈下に強いです。
便利な取り付け。ソケットとスピゴットの構造により、高い施工効率と容易なメンテナンスが保証されます。修理クランプと互換性があるため、現場でのメンテナンスを迅速に行うことができます。-
完全な防食システム。-さまざまな外部コーティングと内部ライニングはオプションであり、通常の土壌および海岸の腐食環境に適しており、耐用年数が長くなります。
一般的な種類と用途
1. 方向変換金具
配管の方向を変えるときに使用します。
エルボ：最も一般的に使用される配管継手です。
90度エルボ：パイプの方向を90度変更します。
45度エルボ：パイプの方向を45度変更します。
22.5度エルボ、11.25度エルボ：微妙な角度調整が必要な場合に使用します。
2. 分岐・分岐の種類
本管から枝管を接続するために使用します。
ティー:
等しい直径のティー: 3 つの出口はすべて同じ直径です。
径違いティー：枝管径が主管径より小さい。

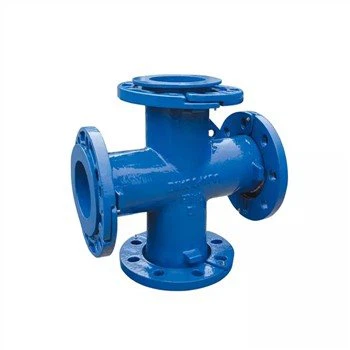

フォー-ティー: 4 方向に分岐します。あまり一般的ではありませんが、複雑に交差するパイプ ネットワークで使用されます。
3. 径違い継手
異なる径のパイプを接続するのに使用します。

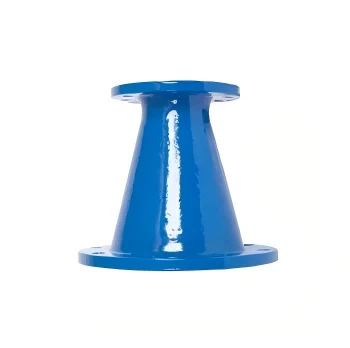

レデューサー (均一レデューサー):
同心レデューサ: 中心線は揃っています。垂直パイプまたは位置合わせが必要な状況に使用されます。
偏心減速機: パイプ壁の片側は面一です。一貫したパイプの底部または上部の高さを維持し、エアポケットや残留物の蓄積を防ぐために、水平パイプに一般的に使用されます。
4. 接続と終端
特殊な接続やパイプラインのシールに使用されます。
スリーブ（短管）：直接連結できない2本の直管を接続するために使用します。
パイププラグ (ブラインドフランジ): パイプラインの端を永久的または一時的にシールするために使用されます。

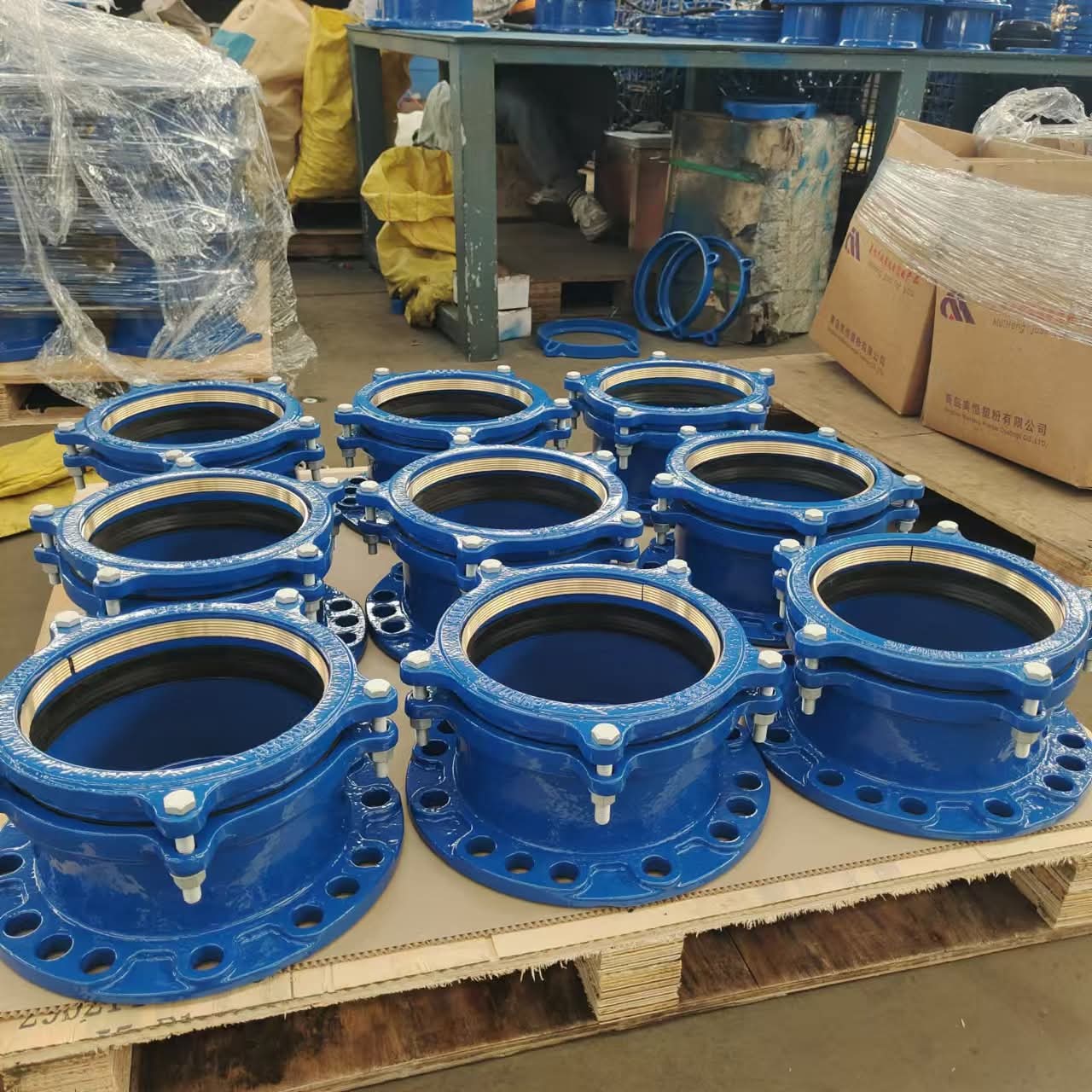

フランジ/ソケット: 一端は標準のパイプ接続 (ソケットまたはスピゴット)、もう一端はフランジです。バルブ、ポンプ、またはその他のフランジ付き機器に接続するために使用され、パイプラインから機器への移行を実現します。
インストールに関する注意事項
クリーニング：不純物がシールに影響を与えるのを防ぐため、取り付ける前にソケット、スピゴット、ゴムリングを必ず清掃してください。
潤滑：取り付けを容易にし、ゴム リングを保護するには、専用の非毒性潤滑剤を使用してください。{0}
マーキング：正しく取り付けられるように、ソケットに挿入深さをマークしてください。
配置:適切なツール (プライバーやテンショナーなど) を使用するときは、ゴムリングの位置ずれやねじれを避けるために、パイプと継手が位置合わせされていることを確認してください。
