製品パラメータ

製品名：	ダブルフランジパイプ
タイプ：	フランジ付き管継手
プレッシャー：	PN10～PN40
製造:	溶接、機械加工、鋳造
タイプ：	全種類
厚さグレード:	K9/K12
標準：	ISO2531、EN545/598、BS4772、EN12842、AWWA C110/C153など
カスタマイズされたサポート:	OEM
ブランド名:	ジンタイ-JT
材料：	ダクタイル鋳鉄
供給能力：	2000 トン/トン/月ダクタイル鋳鉄管継手
ガスケット材質:	EPDM/SBR/NBR
形：	各商品に合わせて
支払い条件:	T/T,L/C,D/P
応用：	上水道事業、排水、下水道、灌漑、水道管路

特徴：

ダブルフランジパイプは、一体鋳造成形と機械加工組立成形に分けられます。

即ち、ダブルフランジショートピースDIとダブルフランジパイプDI

彼らは次のような特徴を持っています

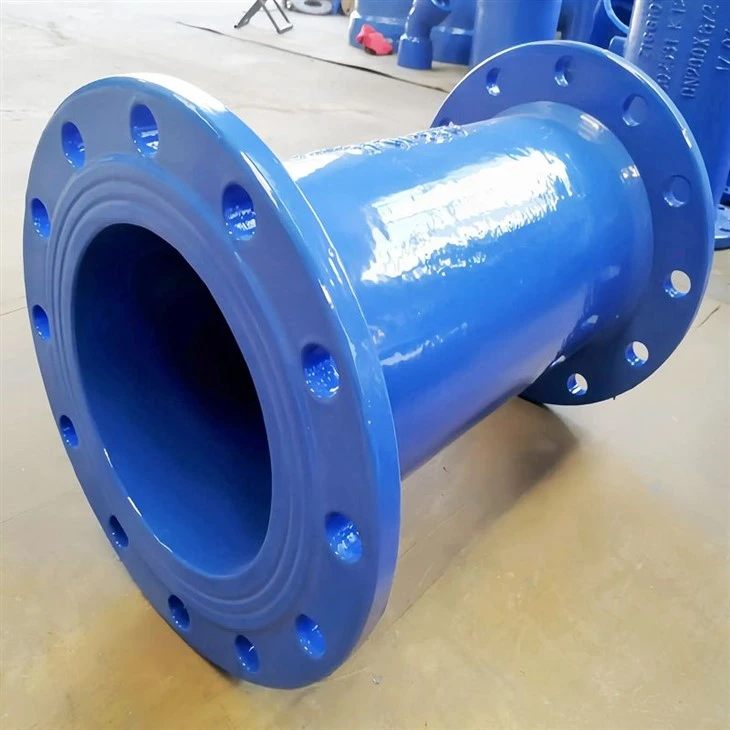

1. ダブルフランジショートピース DIフランジとパイプ本体を一体鋳造したものです。

圧力レベルはPN10/PN16PN25/PN40などです。

呼び径	肉厚	全長
DN（mm）	（mm）	L=(mm)
80	7.0	100	150	200	250	300	400	500	600	700	800	900	1000
100	7.2	100	150	200	250	300	400	500	600	700	800	900	1000
150	7.8	100	150	200	250	300	400	500	600	700	800	900	1000
200	8.4	100	150	200	250	300	400	500	600	700	800	900	1000
250	9.0	100	150	200	250	300	400	500	600	700	800	900	1000
300	9.6	100	150	200	250	300	400	500	600	700	800	900	1000
300	9.6	1200	1500	1800	2000
350	10.2	200	300	400	500	600	700	800	900	1000	1200	1500	1800
350	10.2	2000
400	10.8	250	300	400	500	600	700	800	900	1000	1200	1500	1800
400	10.8	2000
450	11.4	250	300	400	500	600	700	800	900	1000	1200	1500	1800
450	11.4	2000
500	12.0	250	300	400	500	600	700	800	900	1000	1200	1500	1800
500	12.0	2000
600	13.2	250	300	400	500	600	700	800	900	1000	1200	1500	1800
600	13.2	2000
700	14.4	400	500	600	700	800	900	1000	1200	1500	1800	2000
800	15.6	400	500	600	700	800	900	1000	1200	1500	1800	2000
900	16.8	400	500	600	700	800	900	1000	1200	1500	1800	2000
1000	18.0	400	500	600	700	800	900	1000	1200	1500	1800	2000
1100	19.2	400	500	600	700	800	900	1000
1200	20.4	400	500	600	700	800	900	1000
1400	22.8	400	500	600	700	800	900	1000
1600	25.2	400	500	600	700	800	900	1000
*注: 他の仕様、モデル、長さは、顧客の要件に応じてカスタマイズおよび製造できます。

1.ダブルフランジパイプ DIフランジとパイプ本体を鋳造し、機械加工により成形します。パイプグレードはKまたはC、フランジグレードはPN10/PN16などです。

DN	DE うーん	K9 公称肉厚 enom うーん	K9 最小肉厚 e min うーん
40	56	6.0	4.7
50	66	6.0	4.7
60	77	6.0	4.7
65	82	6.0	4.7
80	98	6.0	4.7
100	118	6.0	4.7
125	144	6.0	4.7
150	170	6.0	4.7
200	222	6.3	4.8
250	274	6.8	5.3
300	326	7.2	5.6
350	378	7.7	6.1
400	429	8.1	6.4
450	480	8.6	6.9
500	532	9.0	7.2
600	635	9.9	8.0
700	738	10.8	8.8
800	842	11.7	9.6
900	945	12.6	10.4
1000	1048	13.5	11.2
1100	1152	14.4	12.0
1200	1255	15.3	12.8
1400	1462	17.1	14.4
1500	1565	18.0	15.2
1600	1668	18.9	16.0
1800	1875	20.7	17.6
2000	2082	22.5	19.2
2200	2288	24.3	20.8
2400	2495	26.1	22.4
2600	2702	27.9	24.0

DN	外径DE うーん		最小肉厚 e うーん
	公称	限界逸脱	クラス20	クラス25	クラス30	クラス40	クラス50	クラス64	クラス100
40	56	+ 1/-1,2				3,0	3,5	4,0	4,7
50	66	+ 1/-1,2				3,0	3,5	4,0	4,7
60	77	+ 1/-1,2				3,0	3,5	4,0	4.7
65	82	+ 1/-1,2				3,0	3,5	4,0	4,7
80	98	+ 1/-2,7				3,0	3,5	4,0	4,7
100	118	+ 1/-2,8				3,0	3,5	4,0	4,7
125	144	+ 1/-2,8				3,0	3,5	4,0	5,0
150	170	+ 1/-2,9				3,0	3,5	4,0	5,9
200	222	+ 1/-3,0				3,1	3,9	5,0	7,7
250	274	+1/-3,1				3,9	4,8	6,1	9,5
300	326	+ 1/-3,3				4,6	5,7	7,3	11,2
350	378	+ 1/-3,4			4.7	5,3	6,6	8,5	13,0
400	429	+ 1/-3,5			4.8	6,0	7,5	9,6	14,8
450	480	+ 1/-3,6			5.1	6,8	8,4	10,7	16,6
500	532	+ 1/-3,8			5.6	7,5	9,3	11,9	18,3
600	635	+ 1/-4,0			6.7	8,9	11,1	14,2	21,9
700	738	+ 1/-4,3		6,8	7.8	10,4	13,0	16,5
800	842	+ 1/-1,2		7,5	8.9	11,9	14,8	18,8
900	945	+ 1/-4,8		8,4	10.0	13,3	16,6
1000	1048	+ 1/-5,0		9,3	11.1	14,8	18,4
1100	1152	+ 1/-6,0	8,2	10,2	12.2	16,2	20,2
1200	1255	+ 1/-5,8	8,9	11,1	13.3	17,7	22,0
1400	1462	+ 1/-6,6	10,4	12,9	15.5
1500	1565	+ 1/-7,0	11,1	13,9	16.6
1600	1668	+ 1/-7,4	11,9	14,8	17.7
1800	1875	+ 1/-8,2	13,3	16,6	19.9
2000	2082	+ 1/-9,0	14,8	18,4	22.1
注 1 太字の図は、ほとんどの用途に適した標準製品を示しています。灰色のボックスは次の製品を表します。はこの規格の範囲外です。注 2 DN が小さい場合、パイプの最小肉厚は製造上の制約、構造上の制約の組み合わせによって決まります。パフォーマンス、設置および取り扱いの要件。注 3 最小厚さは非拘束ジョイントに対して与えられます-（4.2 を参照）。注 4 50 ～ 100 の圧力クラスは、ご要望に応じて補間によって提供できます。

1. ISO 2531 EN545 または BS 4772 ダクタイル鉄管に準拠

フランジにネジ-が付いているパイプクラス K9、クラス C、K12

product-1315-303

product-394-319

呼び径 DN	DE	e		長さ5mのパイプの質量 2つを含む PN 16 フランジ
呼び径 DN	DE	クラスK9	クラス K12	クラスK9	クラス K12
	うーん	うーん	うーん	kg	キログラム
80	98	6.0	7.0	67	76.5
100	118	6.1	7.2	82.5	95.5
150	170	6.3	7.8	125	151
200	222	6.4	8.4	169	214
250	274	6.8	9.0	222	285
300	326	7.2	9.6	283	365
350	378	7.7	10.2	354	453
400	429	8.1	10.8	429	551
450	480	8.6	11.4	515	658
500	532	9.0	12.0	605	775
600	635	9.9	13.2	824	1048
注 1: パイプの長さは 5.0m 以外でも指定できます。入手可能な長さは供給元によって異なる場合がありますが、通常、DN 250 以下のサイズでは 750 mm 以上、それ以上のサイズでは 1 m 以上です。
注 2: パイプは通常、クラス K9 に従って供給されます。 *PN 16 が推奨フランジです。 PN 25 および PN40 は指定された場合に供給され、それに応じて質量が調整されます。

4. ISO 2531 EN545 または BS 4772 ダクタイル鉄管に準拠

フランジに溶接-のあるパイプクラス K9、クラス C、K12

product-843-439

DN が 800 までの場合は L =5.0 分 / DN が 900 以上の場合は =6.0 分

呼び径 DN	DE	e	約個人の塊 PN 16 フランジ*	約2 つの PN 16 フランジを含むパイプの質量
呼び径 DN	DE	e	約個人の塊 PN 16 フランジ*	L =5.0m	L =6.0m
	mm	mm	kg	kg	kg
80	98	6.0	3.2	67.5	-
100	118	6.1	3.7	83	-
150	170	6.3	5.8	126	-
200	222	6.4	8.0	169	-
250	274	6.8	11.4	224	-
300	326	7.2	17.2	288	-
350	378	7.7	23.6	363	-
400	429	8.1	29.8	437 ·	-
450	480	8.6	32.7	514	-
500	532	9.0	49.7	621	-
600	635	9.9	74.4	834	-
700	738	10.8	79.3	1028	-
800	842	11.7	104.5	1285	-
900	945	12.6	123.2	-	1808
1000	1048	13.5	169.5	-	2195
1100	1152	14.4	194.4	-	2566
1200	1255	15.3	249.8	-	3020
1400	1462	17.1	302.9	-	3889
1600	1668	18.9	439.5	-	5021
注: パイプは 5.0 m および 6.0 m 以外の長さも指定できます。利用可能な長さは供給源によって異なる場合があります。通常、DN 250 以下のサイズの場合は 750 mm 以上、それ以上のサイズの場合は 1 m 以上です。 *PN 16 が推奨フランジです。 PN 25 および PN 40 は指定された場合に供給され、それに応じて質量が調整されます。

5. DIダブルフランジパイプは一般的なパイプ継手で、主にパイプラインシステムの接続と固定に使用されます。両端にフランジが付いており、接続強度と安定性が高くなります。

6.DI二重フランジ管この管継手はダクタイル鉄製で、高強度、耐食性、長寿命の特性を持っています。、パイプやその他の管継手と簡単に接続でき、給水、排水などの配管システムによく使用されます。

7.二重フランジパイプのフランジはダクタイル鉄で作られており、高強度、耐食性、良好な靭性の特性も備えています。

8.DIダブルフランジパイプは、パイプまたはパイプ継手の両端にフランジを鋳造または設置してパイプ接続を容易にすることを特徴とし、より複雑で重要なパイプシステムに適しています。

9. 二重フランジ管の適用

給水および配水: ダクタイル鋳鉄製の二重フランジパイプは、給水および配水システム、特に直径の大きなパイプで一般的に使用されます。フランジによりパイプ、バルブ、継手の接続が容易になり、設置やメンテナンスが容易になります。ダクタイル鉄管は耐食性にも優れており、高圧や重荷重にも耐えることができます。

廃水および下水システム: ダクタイル鉄製の二重フランジパイプは廃水および下水システムでも使用され、ポンプ、タンク、マンホールなどのシステムのさまざまなセクションを接続するために使用されます。耐摩耗性と耐腐食性に優れているため、このような過酷な環境に最適です。

利点

1、機械的に丈夫。

２、傷つきにくい。

3、高い定格圧力で動作するための高い安全マージン。-

4、長期的な信頼性。

5、顧客の要求に従って生産され、さらなる柔軟性と利便性を提供します。

全体的に、ダブルフランジパイプは丈夫なダクタイル鉄素材で作られており、優れた機械的強度と耐久性を備え、高圧と負荷に耐えることができ、さまざまな要求の厳しいアプリケーションシナリオに非常に適しています。耐衝撃性、耐食性に優れており、使用中にパイプラインが損傷しにくいです。同時に、その設計は高い安全率を備えており、高圧下でも安全かつ確実に動作できます。さらに、この種のパイプラインは環境に優しく、リサイクルして再利用できるため、持続可能な開発に役立ちます。お客様は、必要に応じてさまざまなフランジやアクセサリをカスタマイズして、さまざまな設置や接続のニーズに適応することもできます。したがって、ダブルフランジパイプは、さまざまな複雑なパイプラインプロジェクトに適した、高性能、高品質、安全、信頼性、環境に優しい、柔軟なパイプラインシステムです。-

ジンタイのサービス:

Jintai Company は、お客様の特定のニーズを満たし、水道システムの業界要件への準拠を確保するために、配管製品のカスタマイズサービスを提供しています。

これらのサービスには次のものが含まれます。

1. 専門性: プロジェクトの計算と技術的なコンサルティングを通じて、提供される製品とサービスの専門性と正確性が保証されます。

2. 品質保証: すべての製品とサービスが業界の品質基準を満たしていることを確認し、信頼性と耐久性を高めます。

3. システムの完全性: 給水システムの全体的な要件を考慮して、提供されるサービスと製品をより適切に統合し、システム全体のニーズを満たすことができます。

4. 長期的な協力関係: このようなサービスモデルは、長期的な顧客関係を確立し、会社に対する顧客の信頼と依存度を高めるのに役立ちます。-

5. 持続可能な発展: 高品質の製品とサービスを通じて、当社はお客様のビジネスとプロジェクトが持続可能な発展を達成できるよう支援します。-
