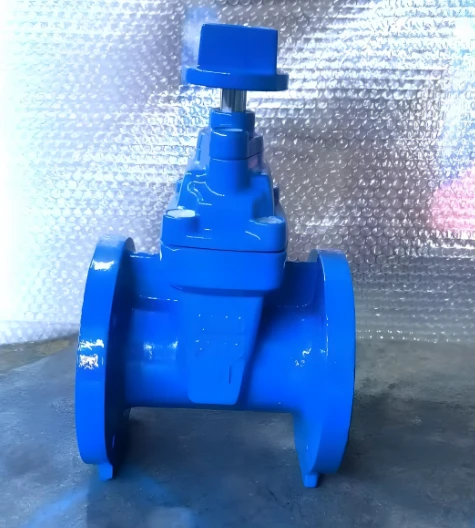

ダクタイル鋳鉄製の弾性ウェッジ ゲート バルブ: 堅牢な産業用流量制御の信頼できるパートナー
ダクタイル鋳鉄管継手および配管システムの分野では、信頼性と耐久性が不可欠な基本原則です。 1970 年に設立された山西金台宏業鋳造機械有限公司は、数十年にわたり鋳造業界に深く根付いており、否定できない大きな成長の可能性を秘めています。当社のダクタイル鉄弾性ウェッジ ゲート バルブは、幅広い課題に効果的に対処でき、高精度、高効率、優れたコストパフォーマンスなどの数多くの利点を提供します。
製品の特徴
- パフォーマンスを長く持続させるために、高品質の素材を作成します。{0}{1}
-
高圧および高温に耐え、過酷な環境に最適です。
-
取り付けとメンテナンスが簡単なスピゴットエンド設計が特徴です。
-
正確なフロー制御を提供し、運用効率を向上させます。
-
密閉性を確保し、重要なプロセスでの漏れを防ぎます。
技術仕様
-
接続タイプ: フランジ、DIN2501、PN10/PN16
-
シールタイプ：ソフトシール（EPDMゴムまたはNBR）
-
設計規格: DIN EN 3352
-
面間寸法：DIN3202/ISO5752
-
バルブテスト: DIN3230
-
使用温度：80度以下、EPDM 120度以下
-
構造長さ: DIN3352
主な技術パラメータ
| 呼び径 | DN40～600 | ||
| 試験圧力 | 体 | 2.4/1.5 |
メガパスカル
|
| シート | 1.76/1.1 | ||
| 使用圧力 |
PN1.6/1.0 |
||
| 流動媒体 | 上下水道 | ||
主要塗料の材質
| いいえ。 | 成分 | 材料 |
|---|---|---|
| 1 | 体 | ダクタイル鋳鉄 |
| 2 | ウェッジ | ダクタイル鋳鉄+EPDM |
| 3 | ボルト | スチール 8.8 + ワックス |
| 4 | ミドルガスケット | EPDM |
| 5 | ステムナット | 真鍮 |
| 6 | 幹 | 2Cr13 |
| 7 | ボンネット | ダクタイル鋳鉄 |
| 8 | スプリントカラー | 鉄+電気メッキ |
| 9 | ガスケット | ナイロン |
| 10 | Oリング | EPDM |
| 11 | Oリング | EPDM |
| 12 | 腺 | 真鍮 |
| 13 | キャップ | ダクタイル鋳鉄 |
| 14 | ボルト | A2-70 |
主な外形寸法および接続寸法
| サイズDN |
DIN3352 F4 |
EN1092 PN10/16 に準拠したフランジ付き | |||||
| L | ΦL | ΦC | ΦG | t | n-d | f | |
| 40 | 140 | 150 | 110 | 88 | 18 | 4-19 | 3 |
| 50 | 150 | 165 | 125 | 102 | 19 | 4-19 | 3 |
| 65 | 170 | 179 | 145 | 122 | 19 | 4-19 | 3 |
| 80 | 180 | 194 | 160 | 138 | 19 | 8-19/4-19 | 3 |
| 100 | 190 | 215 | 180 | 158 | 19 | 8-19 | 3 |
| 125 | 200 | 245 | 210 | 188 | 19 | 8-19 | 3 |
| 150 | 210 | 278 | 240 | 212 | 20 | 8-23 | 3 |
| 200 | 230 | 322 | 295 | 268 | 22 | 12-23/8-23 | 3 |
| 250 | 250 | 405/395 | 355/350 | 320 | 24.5 | 12-28/12-23 | 3 |
| 300 | 270 | 460/445 | 410/400 | 370 | 24.5 | 12-28/12-23 | 4 |
| 350 | 290 | 520/505 | 470/460 | 429 | 26.5 | 16-28/16-23 | 4 |
| 400 | 310 | 580/565 | 528/515 | 480 | 28 | 16-31/16-28 | 4 |
| 450 | 330 | 640/615 | 585/565 | 530/548 | 30 | 20-31/20-28 | 4 |
| 500 | 350 | 710/670 | 650/620 | 589/609 | 31.5 | 20-34/20-28 | 4 |
| 600 | 390 | 840/780 | 770/725 | 682/720 | 36 | 20-37/20-31 | 5 |
アプリケーションシナリオ
-
水処理施設：安定性と信頼性で水の流れを調節します。
-
石油・ガス産業: 石油流体は高圧条件下で取り扱います。-
-
化学処理: ダクタイル鉄の弾性ウェッジゲートバルブは、過酷な環境での腐食性化学物質に耐えることができます。
-
発電: 発電施設内の蒸気と冷却剤の流れを管理します。
当社のダクタイル鋳鉄製弾性ウェッジ ゲート バルブを選択するということは、「安定していて、心配がなく、効率的な」流体制御ソリューションを選択することを意味します。{0}}今すぐお問い合わせいただき、独自の選択に関するアドバイス、無料の技術相談、カスタマイズされた協力プランのロックを解除してください。-工業生産プロセスがよりスムーズになり、業務の競争力が高まります。
