製品概要

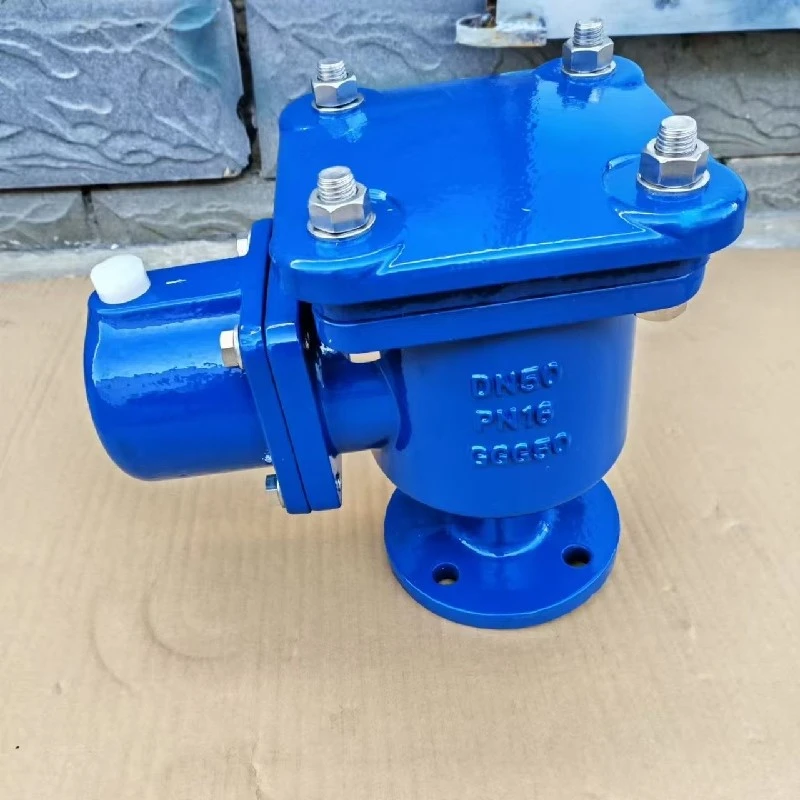

ダクタイル鋳鉄製エアバルブは複合自動吸排気ユニットです。高速大容量排気、マイクロベント、および負圧空気補充を提供して、パイプラインの空気抵抗を除去し、給水効率を高め、負圧パイプの破裂やウォーターハンマーによる損傷を回避します。一体鋳造 QT450‑10 ダクタイル鋳鉄ボディは流線型の流路と低圧シールと大流量排気のための吹き上げ防止フロートを備えています。都市給水、長距離送水、下水処理システムに最適です。
基本情報
| アイテム | 仕様 |
|---|---|
| モデル | P41X-10Q, P41X-16Q |
| 呼び径 | DN50～DN300 |
| 呼び圧力 | PN10、PN16 |
| 本体材質 | QT450-10 ダクタイル鋳鉄 |
| フロート材 | SS304ステンレス鋼 |
| シート素材 | EPDMゴム |
| コーティング | 内部および外部エポキシ防食コーティング- |
| 動作温度 | 0度～80度 |
| 対象メディア | 上水、下水、循環水、用水 |
| シェルテスト | 公称圧力の1.5倍、漏れなし |
| シートテスト | 呼び圧力1.1倍、漏れなし |
| エンドコネクション | フランジ付き |
| 実行基準 | GB/T12224、EN1074-4 |
主な特長
大容量高速排気、マイクロ連続ベント、自動負圧空気補充の 3 つを 1 つにまとめた機能です。
パイプラインの空気抵抗を排除し、水の輸送効率を向上させ、負圧パイプの破裂やウォーターハンマーによる損傷を防ぎます。
流路の合理化と吹き上がり防止フロート構造により、確実な低圧シールと大流量排気性能を実現
インストールの必需品
設置場所:
空気が溜まりやすい上り坂の頂上など、パイプラインの高い位置に設置する必要があります。低い場所への設置は禁止です。
01
設置方向:
通気口を上にして垂直に設置してください。傾けたり水平に設置したりすることは固く禁止されています。
02
遮断弁：
将来のメンテナンスを容易にするために、エア抜きバルブの下にゲートバルブを設置することをお勧めします。
03
フランジの取り付け:
漏れを防ぐために、ガスケットを平らに置き、ボルトを斜めのパターンで均等に締めます。
04
水の充填と圧力テスト:
高速の流れによる内部フロートの損傷を防ぐため、最初の充填中はゆっくりと水を導入してください。{0}}
05
アプリケーションシナリオ
地方自治体の給水パイプラインネットワーク
長距離原水送水事業
灌漑用水供給パイプライン
製品ショーケース
梱包と輸送
会社の資格
中国山西省にある山西金台宏益鋳造機械有限公司は、ダクタイル鋳鉄管継手、パイプ、各種バルブ、マンホールカバーの大手メーカーです。当社には自動化された生産ラインと経験豊富な生産技術チームがあり、プロフェッショナルで柔軟なカスタマイズされたソリューションを提供します。
詳細については、弊社までお問い合わせください。
