製品説明
DIN3352 F4 GGG50 ダクタイル鋳鉄製ダブル-フランジ金属-密閉ゲート バルブは、産業用パイプラインの遮断用に特別に設計されています-。 GGG50ダクタイル鋳鉄を使用しており、高強度、耐食性、長寿命を誇ります。ダブル フランジ接続は EN 1092-2 規格に準拠しており、設置が容易で、都市の給排水、石油化学、電力などのさまざまなシナリオに適応します。精密に機械加工された金属シール面は双方向の漏れのない動作を保証し、ステンレス鋼のステムはスムーズな動作を保証します。さまざまな制御要件を満たすために手動または電動で駆動でき、厳格な ISO 5208 テストに合格し、安定性と耐久性を保証します。
製品の特徴
規格への準拠
DIN 3352に従って厳密に設計および製造され、ISO 5208試験規格に準拠し、欧州標準配管システムと互換性があります。
優れた素材
GGG50 ダクタイル鋳鉄製のバルブ本体を使用しているため、耐食性と高強度-があり、AISI 420 ステンレス鋼ステムと組み合わせることで長寿命を実現します。
確実なシール
精密に機械加工された-金属シール面により、双方向の漏れのない動作が保証され、高いシール要件が必要な用途に適しています。-
便利な設置
デュアル フランジ接続、コンパクトな構造、効率的な分解とメンテナンスにより、さまざまな業界のシナリオに適しています。-
仕様
|
パラメータのカテゴリ |
具体的な仕様 |
説明 |
|
実行基準 |
設計および製造基準 |
DIN 3352 |
|
試験検査基準 |
ISO 5208、EN 12266-1、DIN 3230 |
|
|
構造パラメータ |
構造長さ |
DIN 3202 F4 (ショートシリーズ) |
|
接続方法
|
ダブル フランジ エンド、EN 1092-2 (PN16)、DIN 2544 と互換性あり |
|
|
材料パラメータ |
バルブボディ・バルブカバー |
GGG50 ダクタイル鋳鉄 (DI)、エポキシ防食コーティングが利用可能- |
|
バルブプレート（ウェッジ）
|
GGG50 + EPDM/NBR シール層、精密-機械加工された金属シール面 |
|
|
バルブステム |
AISI 420 ステンレス鋼 (または 2Cr13) |
|
|
バルブステムナット |
真鍮 |
|
|
シール部品 |
EPDM/NBR材質 |
|
|
圧力パラメータ |
呼び圧力 (PN)
|
PN16、PN10/PN25に適応 |
|
試験圧力 |
シェル: 24bar;シール: 17.6bar |
|
|
寸法パラメータ |
呼び径 (DN)
|
DN40~DN300、カスタマイズ可能なDN350~DN600 |
|
全体寸法（例） |
DN40: 長さ 140mm、フランジ 150mm; DN100: 長さ 190mm、フランジ 220mm (納期に応じて) |
|
|
動作条件パラメータ |
適用媒体
|
上下水、石油、中性酸-塩基、その他の工業媒体 |
|
使用温度
|
-20度〜120度(EPDM); -10度～80度(NBR) |
|
|
操作方法
|
マニュアル、電動、ギアトランスミッション（カスタマイズ可能） |
|
|
その他のパラメータ |
開閉方法 |
非立ち上がりステム- |
|
保護レベル |
IP65 (アップグレード可能) |
|
|
認証 |
ISO 9001、CE、SGS (ご要望に応じて入手可能) |

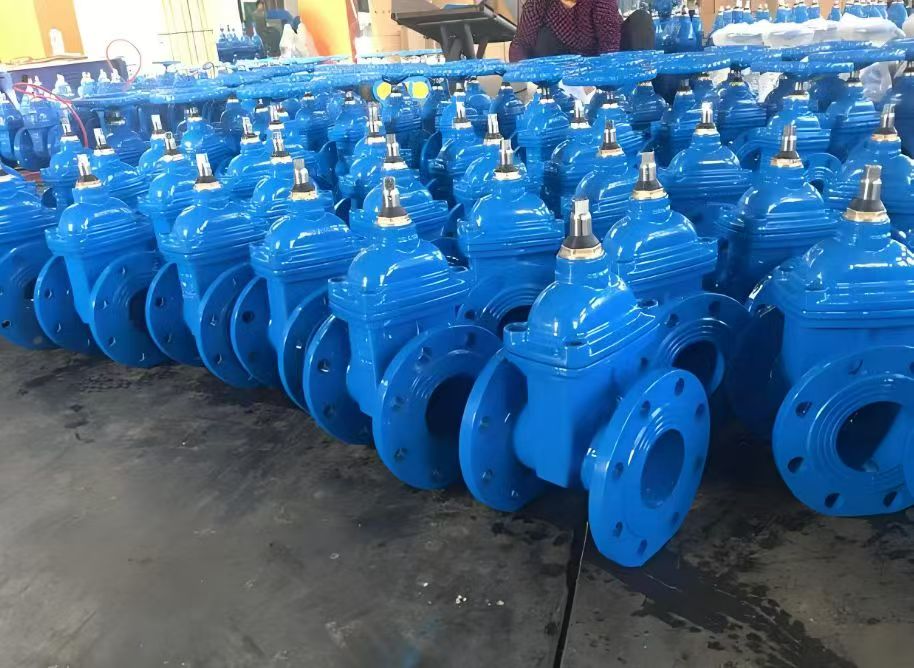

製品ショーケース
