基本パラメータ

アイテム	仕様
モデル	CARX-10、CARX-16、P41X-10、P41X-16、QB2-10、QB2-16
呼び径	DN50～DN300（共通：DN50、DN80、DN100、DN150、DN200）
呼び圧力	PN10、PN16、PN25（0.6～2.5MPa）
体力テスト	1.5 × PNシールテスト: 1.1 × PN
接続タイプ	フランジ付き、GB/T17241.6 / EN1092-2
手術	自動フロート-動作、外部電源は不要
適用媒体	きれいな水。下水{{0}}廃水の種類
使用温度	0 ～ 80 度 (下水バージョンの場合は -10 ～ 60 度)
本体材質	ダクタイル鋳鉄 QT450-10 / GGG50、内外面エポキシコーティング
内部部品	ステンレスフロート、ステンレスレバー、EPDMゴムシール
機能	大きな-オリフィスの急速な空気放出、小さな-オリフィスの連続マイクロベント、-通気、負圧下での真空破壊-

主な特長

product-225-168

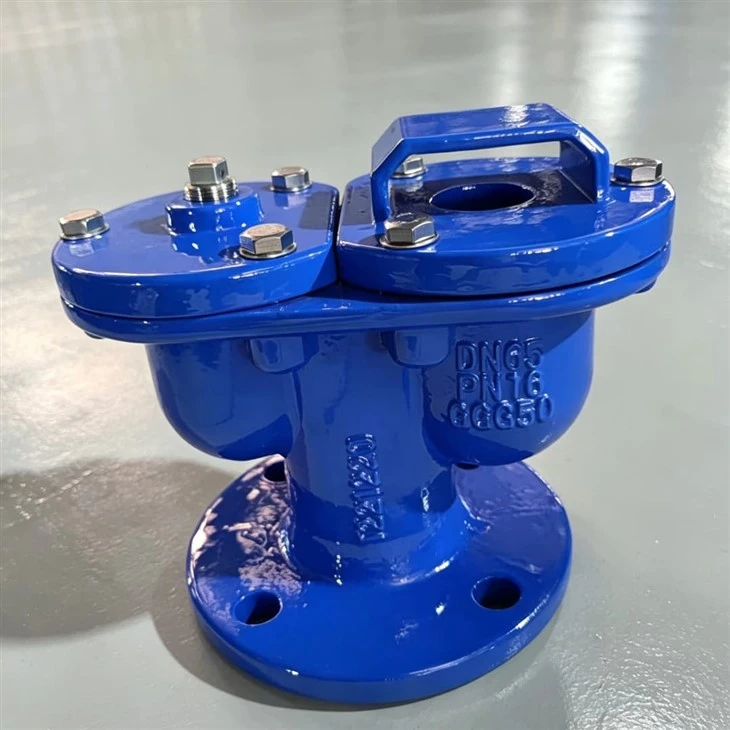

デュアルオリフィスコンパウンド構造

大小のオリフィスは独立して作動します。大口径のメインオリフィスはパイプラインから大量の蓄積空気を急速に排出し、小さなマイクロオリフィスは水に含まれる微量の溶解空気を継続的に排出します。断水時にパイプライン内に負圧が形成されると、バルブが自動的に空気を引き込んで真空を破り、パイプラインの崩壊や破裂を防ぎ、エアロックによる送水効率の低下やウォーターハンマーの影響を回避します。

product-298-238

自動油圧駆動、電気制御不要

弁室内の水位の上下によりステンレス製のフロートが開閉します。運転中は自動排気・吸気を行うため、手動操作や電力消費が不要で、長距離の都市水道管網に適しています。

product-299-204

一体型ワンピースバルブボディ

大容量の排気、マイクロベント、真空破壊の機能を 1 つのバルブユニットに統合し、パイプラインのフィッティングを減らし、設置スペースとプロジェクトコストを節約します。

型式と仕様

DN	フランジ外径D	ボルト穴	全高H(mm)
50	160	4-Φ18	440-475
80	195	8-Φ18	500-550
100	215	8-Φ18	560-620
150	280	8-Φ22	650-690
200	335	8-Φ22	680-720

該当するシナリオ

市営水道本管:都市送水、家庭用給水、ポンプ場の配管。溜まった空気を排出し、負圧によるパイプの破裂を防ぎます。
防火ネットワーク:工業団地および建築開発用の防火配管。安定した水圧を確保します。
農業用灌漑:貯水池の分流と長距離のスプリンクラー / 点滴灌漑ライン。{0}エアロックを解消します。
工業用循環水/再生水：工場冷却システムと廃水再利用パイプライン。
大規模な建物:-ショッピングモール、病院、共同溝などの地下給水本管。
