製品概要
構造組成

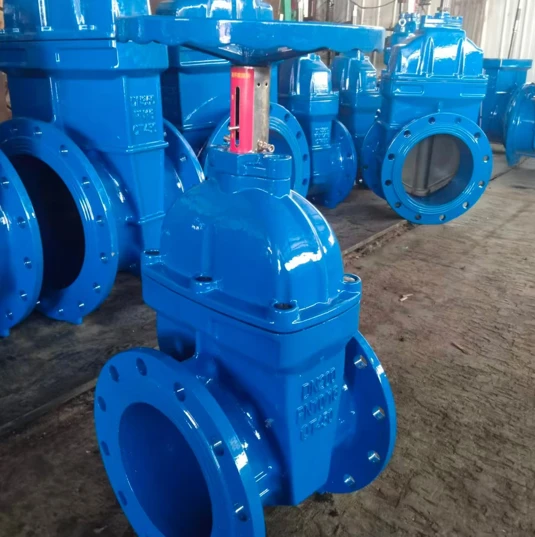

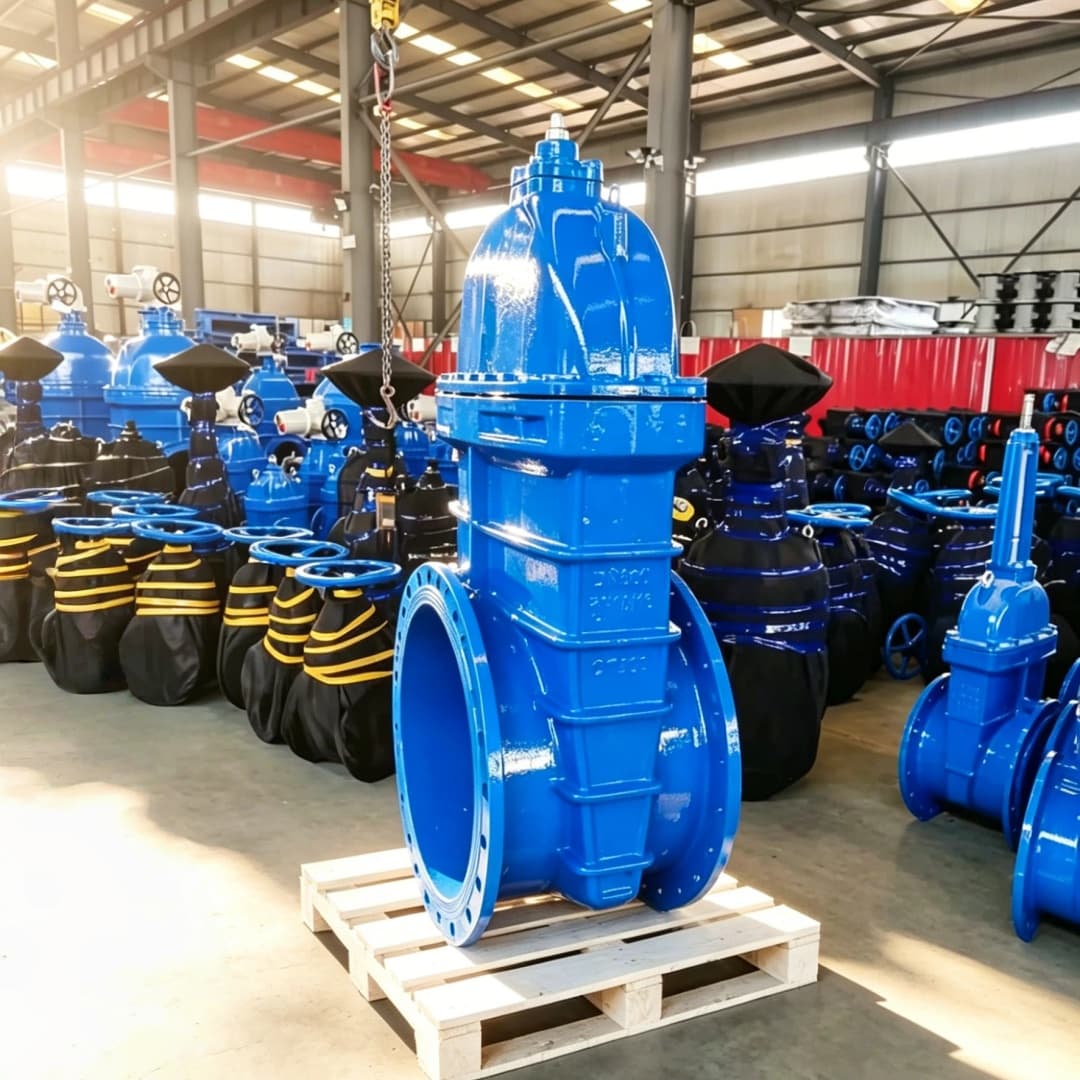

このバルブ ユニットは、鋳鉄製のバルブ本体とボンネット、完全にゴムでカプセル化されたゲート ウェッジ、高級 304 ステンレス鋼ステム、三層 NBR ステム シーリング アセンブリ、-滑り止め手動ハンドルで構成されています。フランジと雌ねじを含む 2 つの接続タイプが利用可能で、現場でのさまざまなパイプライン設置要件に適応します。-
コアパフォーマンス機能

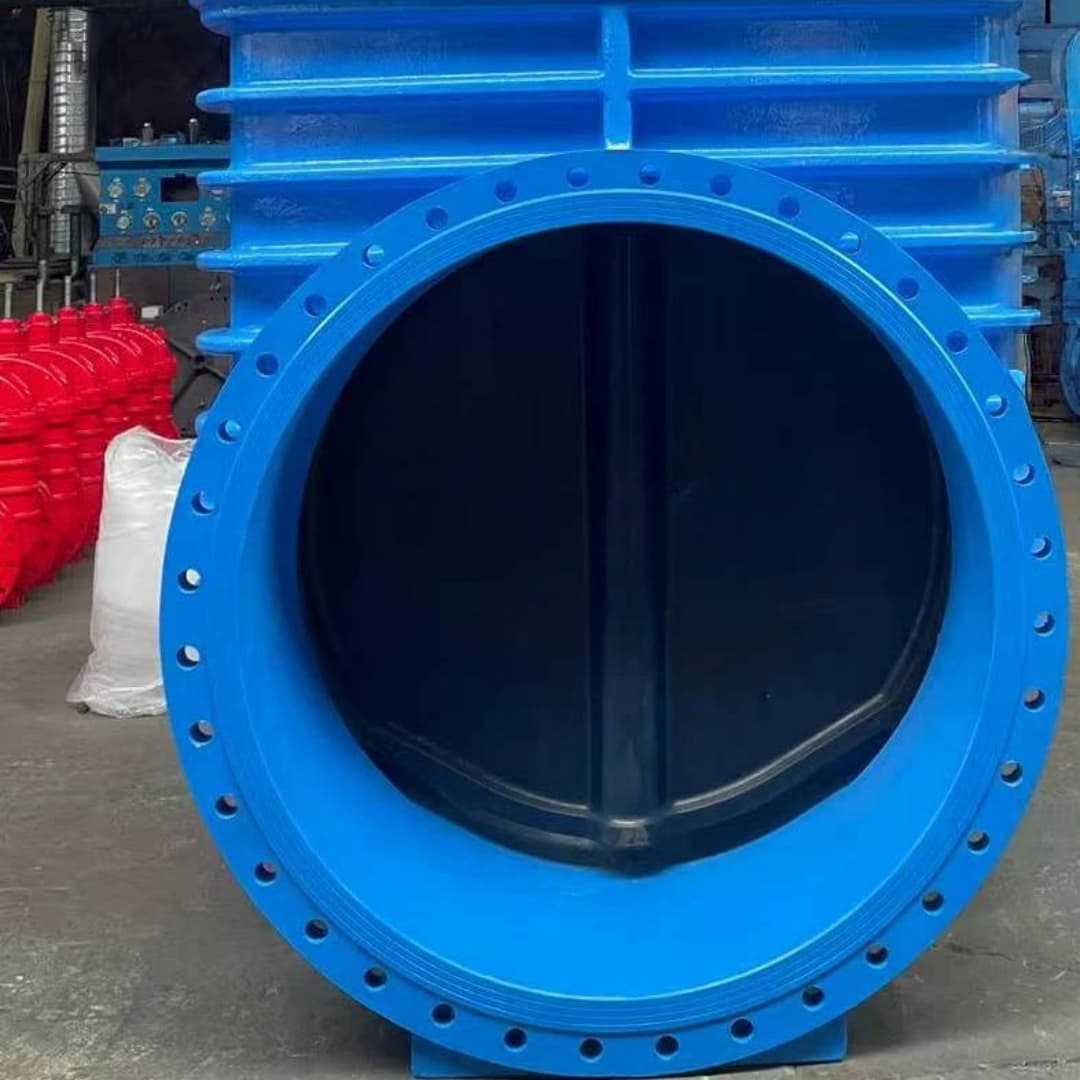

弾性ゴムウェッジ構造は、土砂の蓄積やパイプラインの構造変形によって生じる小さな隙間を自動的に補正します。隠蔽ステム設計を採用し、垂直方向の設置スペースを節約します。ストレートスルーフローチャネルは不純物の堆積を効果的に防止し、長期運転中のパイプラインの閉塞を回避します。-
技術パラメータと寸法
|
アイテム |
標準構成 |
オプションのカスタム |
|
本体材質 |
QT450-10 ダクタイル鋳鉄 |
HT200 ねずみ鋳鉄 |
|
接続形態 |
フランジエンド |
めねじ |
|
シール材 |
飲料-グレードのEPDM |
油媒体用NBR |
|
適用媒体 |
水道水、消火用水、再生水 |
弱中性下水 |
|
作業温度 |
0度～80度 |
-10度～100度の高温ゴム |
|
-防食処理 |
食品グレードのエポキシ コーティング- |
外壁アスファルト塗装 |
|
動作モード |
手動ハンドル |
電動アクチュエータのマッチング |
主な素材リスト:
ボディ＆ボンネット：QT450-10ダクタイル鋳鉄;
ウェッジシール: EPDM;
ステム: 304 ステンレス鋼。
留め具: A2-70 ステンレス鋼。
主要な競争上の利点
フルラバーコーティングされたウェッジ
ANSI クラス VI の漏れゼロに達し、長期的な滴下がありません。-
01
真っ直ぐなフラット流路
流体抵抗が低く、土砂の詰まりを防ぎます。
02
食品グレードの内側エポキシ コーティング-
生活用水の錆による汚染を避けてください。
03
マルチ接続オプション
フランジおよびねじバージョンは、大口径および小口径のパイプラインに適合します。
04
トリプルステムシーリング
バルブロッドギャップからの媒体の浸出を効果的に止めます。
05
実際のパイプラインの問題が解決されました
この最適化されたバルブ製品は、従来のプロジェクトにおける複数の一般的なパイプラインの問題を解決します
従来のハードシール ゲート バルブの持続的な浸出を含む{0}}
バルブシートの沈殿物によるパイプラインの詰まり
水道水は錆の析出により黄変します
狭いスペースでのライジングステムバルブの取り付け不良
小口径ネジ付きバルブのネジの緩み漏れ。-
適用範囲
地方自治体の給水ネットワーク
都市部の幹線給水パイプライン、住宅の二次給水ポンプ室、屋内の家庭用水道分岐パイプライン。
防火パイプラインシステム
商業ビルの消火本管、工場の消火水分岐、地下防火プール接続パイプライン。
HVAC および軽度下水循環
中央空調-冷却水パイプライン、地域再生水回収、低濃度中性下水遮断パイプ-。
海外都市水道エンジニアリング
欧州標準の給水および排水プロジェクト、国境を越えたインフラストラクチャ建設向けの PN10/PN16 弾性シート ゲート バルブ。-
