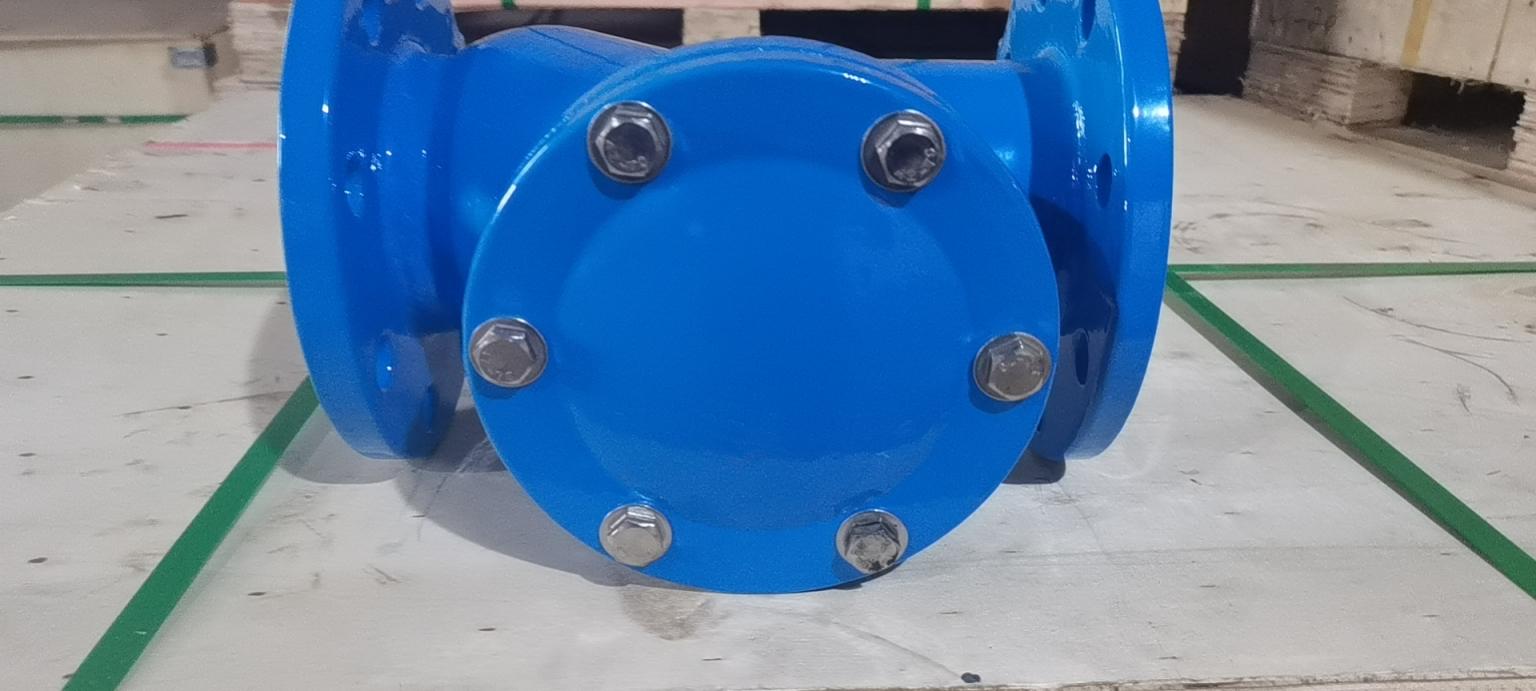

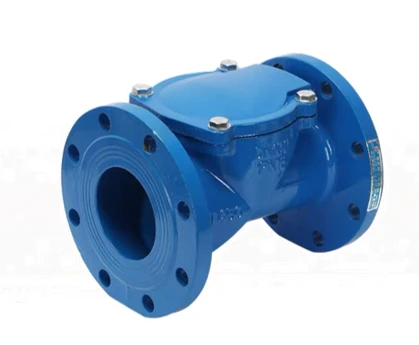

ダクタイル鉄製フランジ-型球面逆止弁

QT450-10ダクタイル鋳鉄を採用し、バルブボディとボンネットを一体鋳造。メーカーは、すべての機械式インジケーターが GB/T 13295 および EN 1074 バルブ仕様を満たしているため、グラファイト球状化率を 85% 以上管理しています。統合された耐老化性 EPDM シール リングは、内部のボール プラグと緊密に一致しています。-球面嵌合面は線接触シール構造を形成し、動作中に微小な異物が捕捉された場合でもわずかな自己適応補正が可能です。

合理化されたインナーランナーのレイアウトにより、流体抵抗と中程度の圧力損失が低減されます。ガイドステムによる制限がなければ、ボールプラグは限られた移動範囲内で自由に回転します。この特性により、沈殿物や不純物による目詰まりのリスクが大幅に軽減されます。フランジの寸法は EN1092-1 規格に厳密に準拠しており、主流のパイプライン フランジとのシームレスなマッチングを実現します。ユーザーは水平または垂直の取り付けを実行できるため、プロジェクトの配管レイアウト計画をより柔軟に行うことができます。

PN10 および PN16 は標準の公称圧力グレードとして機能し、ほとんどの都市水道網および一般的な工業用配管要件を満たします。完成したすべてのバルブは出荷前に完全な静水圧検査を受けます。シェルテスト圧力は公称圧力の 1.5 倍に達します。逆シール試験では公称圧力の 1.1 倍を適用し、圧力保持期間を通じて逆漏れがゼロであることが必要です。

ソフトシールタイプは0度～80度の範囲で安定して動作します。清水、生活排水、循環温水、腐食性の弱い中性液体に適しています。開閉動作は媒体の流れの方向に完全に依存します。手動操作も外部電源も必要ありません。上流のパイプラインにはストレーナーを設置することをお勧めします。このようなフィルターは大きな粒子状汚染物質を遮断し、内部の球状シールアセンブリの使用サイクルを延長します。

食品{0}}グレードのエポキシ コーティングの静電スプレーは、コーティングの厚さが 220μm 以上で、内面に接触するすべての液体をカバーします。-内側の裏地は携帯用水との接触に対する安全基準に準拠しています。長期間の水輸送中の錆の形成、スケールの蓄積、微生物の繁殖を抑制します。-

外側の鋳物の表面にはサンドブラストの前処理が施され、その後、ジンクリッチなプライマーと上仕上げ塗料でコーティングされ、多層の防食バリアが構築されます。{{1}{2}}この防食スキームは、埋設パイプラインや屋内設置環境に適合し、地下水の浸食、周囲の湿気、周期的な温度変化に耐えます。-

オペレーターがシール状態とコーティングの完全性を対象とした毎年の定期検査を実施すると、このボール 逆止弁は標準的な自治体の運用シナリオで 20 年を超えて安定した逆止機能を維持できます。{0}}

水平取り付けモードと垂直取り付けモードの両方が許容されます。設置中、施工者は流れの矢印マークを実際の媒体の移動方向に合わせる必要があります。その後の検査やスペアパーツの交換のために、ボンネットの横に十分なメンテナンススペースを確保しておく必要があります。

上流と下流のパイプセグメントに遮断バルブを配置することをお勧めします。この構成により、配管ネットワーク全体を排水することなく独立したオーバーホールが可能になります。すべての製品はISO9001品質マネジメントシステム認証と飲料水安全性試験を取得しており、自治体の管網更新、ポンプ場の付帯施設、不動産の給水、工場循環水プロジェクトの入札仕様書に準拠しています。完全な寸法シリーズ DN50 ～ DN600 を納品できます。特殊な中程度の作業環境に適応するために、カスタマイズされた内部シール材料が利用可能です。
