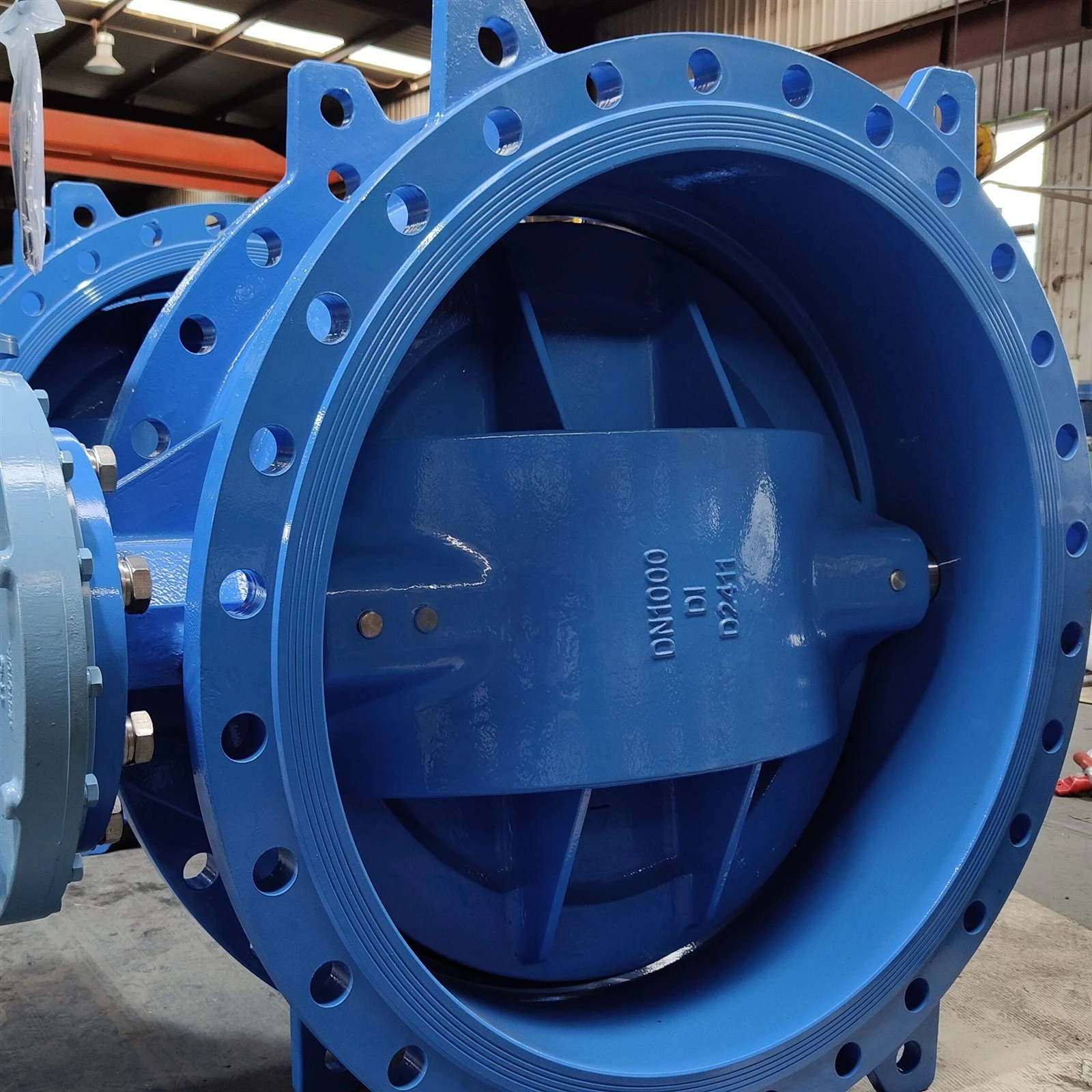

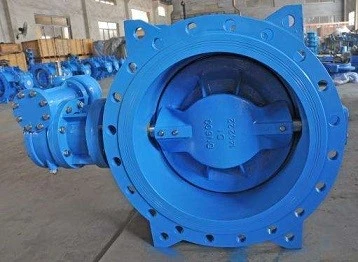

フランジ-タイプ ウォーム-ドライブ バタフライ バルブ

バルブ本体とバタフライディスクは QT450-10 球状鋳鉄で一体鋳造されており、給水バルブの GB/T 13295 および EN 1074 鋳造規格に完全に適合しています。ウォーム ギア ボックスのシェルは軽量設計のために鋳造アルミニウム合金を使用しており、内部のウォームとウォーム ホイールは、トランスミッション クリアランスを減らし、長期運転中の滑りを防ぐために焼き入れ処理を施した耐摩耗性合金鋼で作られています。-ステンレス鋼製のアンチドロップバルブステムは底部にアンチスラストリミット構造を備えており、瞬間的なウォーターハンマー衝撃によるステムの飛び出しを防ぎます。フランジ端面はEN1092-1寸法規格に従って処理されており、主流のパイプフランジに完全に適合し、迅速に組み立てることができます。流線型のディスク構造により流体の通過抵抗を低減し、媒体輸送時の不要な圧力損失を低減します。

交換可能な弾性シールリングは食品に安全なEPDM材料を標準として選択し、PTFEシール部品は弱い腐食性の特殊媒体に合わせてカスタマイズできます。ソフトシール構造により、PN10 および PN16 の公称圧力グレードで漏れが無視できる程度の双方向の密閉遮断が実現します。完成したすべてのバルブは出荷前に厳格な油圧検査を完了します。シェルテスト圧力は公称圧力の 1.5 倍に設定され、シール保持圧力は公称圧力の 1.1 倍かかり、テスト期間全体で浸透ゼロが許容されます。適用媒体温度は-20度～80度で、水道水、加熱温水、下水再生水、工業用中性循環液などに適しています。ウォームギヤボックスには角度目盛ダイヤルが付いているので、開度を直感的に読み取ることができ、正確な流量制御が可能です。

流動媒体と接触するすべての内面には、食品グレードのエポキシ樹脂が静電スプレーされ、コーティングの厚さは 220μm 以上に制御されます。{0}この内張りは国内の飲料水安全基準を満たしており、長期間の給水中に内壁の錆び、スケールの蓄積、微生物の付着を防ぎます。-外壁には亜鉛-が豊富なプライマーベースコートとアスファルト上仕上げ塗料を組み合わせて複合防食層を形成しています。-この二重-層の防食セットアップは、埋設と露出の両方の設置に効果を発揮し、酸やアルカリによる土壌浸食、地下水浸漬による損傷、屋外の紫外線劣化に耐えます。標準的な防食処理と年に一度の定期的な目視検査により、バルブは通常の都市パイプラインの作業条件下で 25 年以上安定した動作を維持できます。-

水平取り付けモードと垂直取り付けモードの両方が許容されます。オペレータは、ウォーム ギア ボックスの回転と手動調整のために十分な周囲スペースを確保する必要があります。ボルトを締め付ける間、パイプラインフランジとバルブフランジの同軸の位置合わせを維持し、シール部品を圧迫して変形させる強制的な組み立てストレスを避けてください。すべての完成品はISO9001品質システム認証と水接触安全認証を取得しており、地方自治体のプロジェクト、海外の水利施設建設、工場パイプライン改修の入札基準を満たしています。大規模な大量プロジェクトの注文に合わせて、カスタマイズされた口径とシーリング材料を手配できます。
